产品详情
性能特点
1、按美国技术标准生产；引进Nordberg公司技术生产，其机械性能可以完全代替美国西蒙斯圆锥破碎机。
2、产量高：S系列圆锥破碎机的生产能力是对应规格圆锥破碎机的1.5-2倍以上。
3、能耗低：独特的偏心套、主轴、腔型设计、啮合角合理、破碎力强劲、破碎比大、能耗大大降低。
4、粒度齐：高转数保证了高产量，同时产品粒度整齐，料型好，成品率高，衬板消耗大大降低。
5、密封好：精巧的防尘密封环设计，解决了圆锥破碎机的机内防尘密封老大难。大大降低了传动件的磨损和润滑油的消耗。
6、调整灵：液压锁紧、液压调整设计使排矿口的调整简便、灵活。生产操作十分方便、随意。
7、清腔快：清腔液压千斤顶设计，使圆锥破碎机因过铁、扪矿造成停车的清腔处理工作十分快捷、安全。
8、规格型号多：齐全的规格和特粗、粗、中、细腔型设计，适应了大范围给矿条件和不同产品粒度要求。工序产品可保10mm以下。
9、保护手段全：可靠的电机过载保护，油温、油压、油量范围报警、控制保护设计。杜绝了设备重大事故发生。润滑油冷却可任选风冷、水冷、空冷方式。
10、切割环设计：切割环使破碎壁更换方便、省力。有效的提高了主轴、螺母，安全使用周期 。

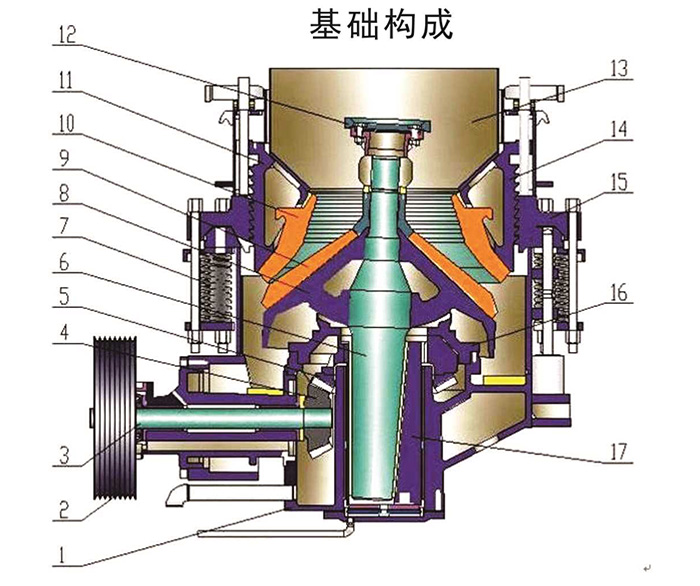

S西蒙斯圆锥破碎机结构图
1.机架 2.大带轮 3.传动轴 4.小锥齿轮 5.大锥齿轮 6.主轴 7.弹簧结构 8.躯体 9.破碎壁 10.轧臼壁 11.调整套 12.分料盘 13.进料斗 14.调整环 15.支撑套 16.碗型轴架部 17.偏心套
| 型号 | 型腔 | 推荐排矿口A(mm) | 对应于推荐排矿口A的给料口 | 对应排矿口的生产能力(t/h) | 主电机功率 (Kw) | ||||||||||||||
| 闭口边B(mm) | 开口边B(mm) | 9 | 13 | 16 | 19 | 19 | 22 | 25 | 31 | 38 | 51 | 64 | 76 | 89 | 102 | ||||
| S75B | 细型 | 9 | 83 | 102 | 45 | 59 | 72 | 81 | 81 | 91 | 75 | ||||||||
| 粗型 | 18 | 159 | 175 | 59 | 72 | 91 | 91 | 109 | 118 | 136 | 163 | ||||||||
| 特粗型 | 25 | 163 | 178 | 128 | 147 | 175 | 196 | ||||||||||||
| S155B | 细型 | 13 | 109 | 137 | 109 | 127 | 145 | 145 | 154 | 163 | 181 | 185 | |||||||
| 中型 | 16 | 188 | 210 | 132 | 159 | 159 | 172 | 200 | 227 | 253 | 309 | ||||||||
| 粗型 | 19 | 216 | 241 | 172 | 172 | 195 | 218 | 249 | 295 | 378 | |||||||||
| 特粗型 | 25 | 238 | 259 | 236 | 276 | 324 | 398 | 455 | |||||||||||
| S220B | 细型 | 16 | 188 | 210 | 198 | 198 | 220 | 242 | 220 | ||||||||||
| 粗型 | 19 | 239 | 260 | 170 | 220 | 220 | 242 | 286 | 320 | 363 | 464 | 495 | |||||||
| S240B | 细型 | 15 | 188 | 209 | 181 | 204 | 204 | 227 | 258 | 295 | 327 | 240 | |||||||
| 中型 | 22 | 213 | 241 | 258 | 290 | 336 | 381 | 437 | |||||||||||
| 粗型 | 25 | 241 | 269 | 354 | 417 | 454 | 610 | ||||||||||||
| 特粗型 | 38 | 331 | 368 | 538 | 630 | 743 | |||||||||||||
| S4OOB | 细型 | 19 | 253 | 278 | 381 | 381 | 408 | 499 | 617 | 726 | 852 | 1036 | 400 | ||||||
| 中型 | 25 | 303 | 334 | 608 | 726 | 807 | 998 | 1128 | 1296 | ||||||||||
| 粗型 | 31 | 334 | 369 | 789 | 844 | 1088 | 1257 | 1386 | 1450 | ||||||||||
| 特粗型 | 38 | 425 | 460 | 880 | 1179 | 1361 | 1473 | 1531 | 1643 | ||||||||||
| 型号 | 型腔 | 推荐排矿口A(mm) | 对应于推荐排矿口A的给料口 | 对应排矿口的生产能力(t/h) | 主电机功率 (Kw) | |||||||||||
| 闭口边B(mm) | 开口边B(mm) | 3 | 5 | 6 | 10 | 13 | 16 | 19 | 25 | 29 | 32 | 38 | ||||
| S75D | 细型 | 3 | 13 | 41 | 27 | 41 | 54 | 68 | 90 |
|
|
|
|
|
|
75 |
| 粗型 | 3 | 33 | 60 | 27 | 41 | 54 | 68 | 90 | 100 |
|
|
|
|
|
||
| 特粗型 | 6 | 51 | 76 |
|
|
59 | 73 | 95 | 113 | 127 |
|
|
|
|
||
| S155D | 细型 | 3 | 29 | 64 | 36 | 59 | 82 | 104 | 136 | 163 |
|
|
|
|
|
155 |
| 中型 | 6 | 54 | 89 |
|
|
82 | 104 | 136 | 163 |
|
|
|
|
|
||
| 粗型 | 8 | 70 | 105 |
|
|
|
109 | 159 | 181 | 200 | 227 |
|
|
|
||
| 特粗型 | 16 | 98 | 133 |
|
|
|
|
|
|
209 | 236 |
|
|
|
||
| S220D | 细型 | 8 | 41 | 76 |
|
|
|
134 | 162 | 203 | 220 |
|
|
|
|
220 |
| 粗型 | 13 | 80 | 115 |
|
|
|
|
165 | 209 | 231 | 253 |
|
|
|
||
| S240D | 细型 | 5 | 35 | 70 |
|
90 | 136 | 163 | 209 |
|
|
|
|
|
|
240 |
| 中型 | 6 | 54 | 89 |
|
|
136 | 163 | 209 | 253 | 281 |
|
|
|
|
||
| 粗型 | 10 | 98 | 133 |
|
|
|
190 | 253 | 281 | 308 | 336 |
|
|
|
||
| 特粗型 | 13 | 117 | 133 |
|
|
|
|
253 | 281 | 308 | 336 |
|
|
|
||
| S4OOD | 细型 | 5 | 51 | 105 |
|
190 | 270 | 345 | 360 | 408 | 475 | 512 |
|
|
|
400 |
| 中型 | 10 | 95 | 133 |
|
|
|
354 | 408 | 454 | 508 | 560 | 613 |
|
|
||
| 粗型 | 13 | 127 | 178 |
|
|
|
|
454 | 480 | 540 | 599 | 661 | 685 |
|
||
| 特粗型 | 16 | 152 | 203 |
|
|
|
|
|
508 | 590 | 653 | 680 | 693 | 720 | ||
